簡介

DZJ單片電磁制動器（通電型）本系列系干式單片通電型制動器。該產品結構緊湊、制動延遲時間短、制動力矩大。最大優點是：可水平安裝也可垂直安裝，不受安裝角度影響， 消除了電機軸向竄動對制動器氣隙要求較高的影響。適用于機械傳動系統中需要制動或定位要求的場合。如精密機械、印刷機械、包裝機械、試驗設備及辦公機械等 傳動系統中的制動及定位。本系列電磁通電制動器該制動器特殊構造形成了結構簡單，制動延遲時間短，制動力矩大等眾多優點?？伤桨惭b也可垂直安裝，不受安裝角度影響，消除電機軸向竄動對制動器氣隙要求較高的影響。本系列電磁通電制動器電機剎車主要與Y、Y2系列電機配套派生成新型通電制動電機。
結構及工作原理
本系列單片電磁制動器由勵磁部分（磁軛、勵磁線圈、摩擦片）和聯接組合件部分（銜鐵、聯接）、復位彈簧、花鍵套、內、外擋塊組成。通電后磁軛線圈的磁路產生磁通，磁軛吸合銜鐵帶動聯接在花鍵套上移動，使銜鐵與摩擦片接觸產生摩擦力，形成制動力矩，達到快速制動目的；斷電磁通消失，銜鐵在復位彈簧的作用下復位，解除制動狀態。

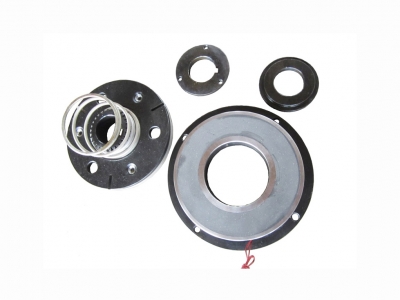

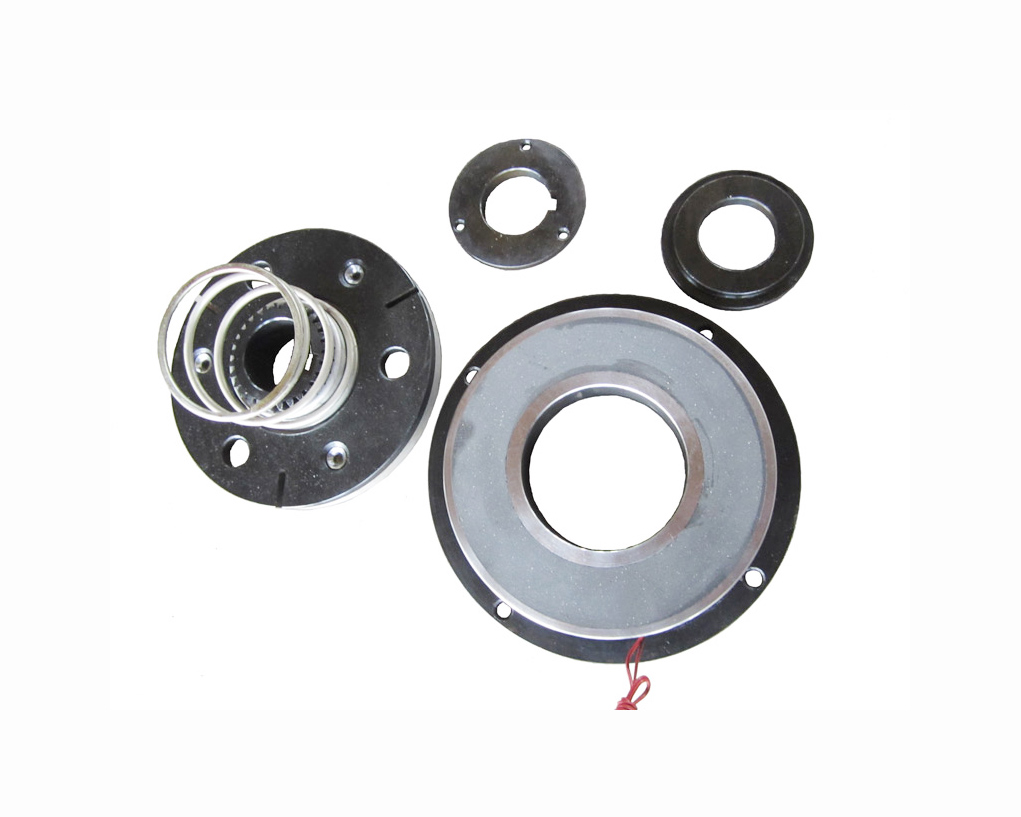

DZJ系列單片通電電磁制動器剎車 廠家直銷現貨 配套Y電機機座號71/80/90/100/112/132/160
技術參數：

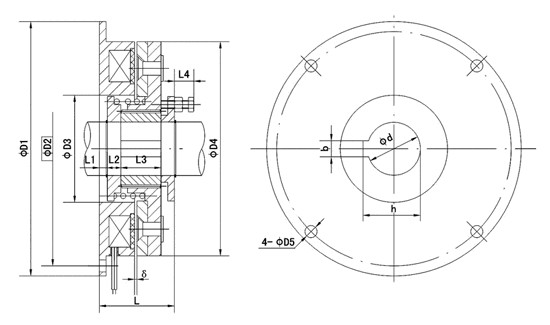

外形及尺寸：

注：
1）制動力矩可適當加大，可訂制其它孔徑制動器。
2）工作電壓為24VDC直流電源，也可生產99V和170V配套本公司整流器，24VDC用戶自備電源；亦可訂制其它電壓。
3）δmax為制動器最大工作氣隙，超過該值應及時調整，否則可能會造成制動器工作不正常。
安裝注意事項：
1、摩擦片及銜鐵表面不得有油污，必須保持清潔；
2、安裝時通過調節螺釘調整氣隙到規定值“δ”；
3、齒輪套不得有軸向竄動。
安裝示意圖：

1、電機端蓋 2、內擋塊 3、磁軛組件 4、彈簧 5、齒輪套 6、銜鐵組件 7、調節擋塊 8、調節螺釘

合肥拓珂電氣有限公司
電話：0551-67707060    手機：18356999112
Q Q：306201300            郵箱：306201300@qq.com
拓珂電氣，你身邊的傳動專家~
