DLTZ1系列電磁失電制動器
1、簡介
DLTZ1系列電磁失電制動器為通電脫離（釋放），斷電彈簧制動的摩擦式制動器。它主要與Ｙ系列電動配套成YEJ系列電磁制動三相異步電動機。廣泛應用于冶金、建筑、化工、食品、機床、包裝等機械中，及在斷電時（防險）制動等場合。這種制動器具有結構緊湊、安裝方便、適用性廣、噪聲低、工作頻次高、動作靈敏、制動可靠等優點，是一中理想的自動化執行元件。
2、性能參數：

3、安裝：

安裝注意事項摩擦片及銜鐵表面不得有油污，必須保持清潔。安裝時必須保證氣隙“&”。花鍵套不得有軸向竄動。安裝后必須旋出空心螺栓鎖緊在電機后端蓋或法蘭盤上。

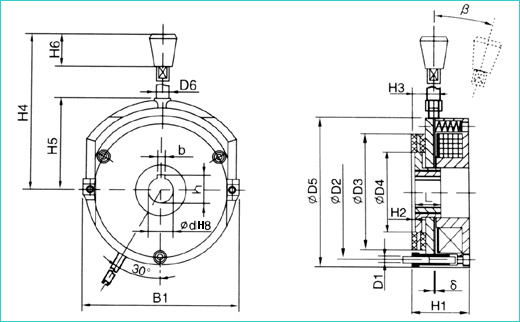

4、外形及安裝尺寸：

5、安裝示意圖

1、電機端蓋 2、空心螺栓裝置 3、制動盤 4、銜鐵 5、手動釋放裝置 6、花鍵套   7、磁軛組件 8、安裝螺栓
6、整流裝置線路
該系列制動器的電壓為直流電壓，一般為99V和170V。
本公司有ZL和KZL兩種專為制動器配套的整流電源，其功能為慢制動和快制動，具有輸出和輸入線路，保護電路，體積小，性能可靠，可直接裝在電機接線合內。
DLTZ1-05 DLTZ1-08 DLTZ1-15 DLTZ1-30 DLTZ1-40 DLTZ1-80 DLTZ1-150 配套YEJ電機機座號71 80 90 100 112 132 160 額定力距(N.m) 5 8 15 30 40 80 150 額定功率 P20℃ (W) 30W 40W 55W 70W 85W 90W 120W 額定電壓(V DC) 99/170 允許最高工作轉速 (rpm) 3000
