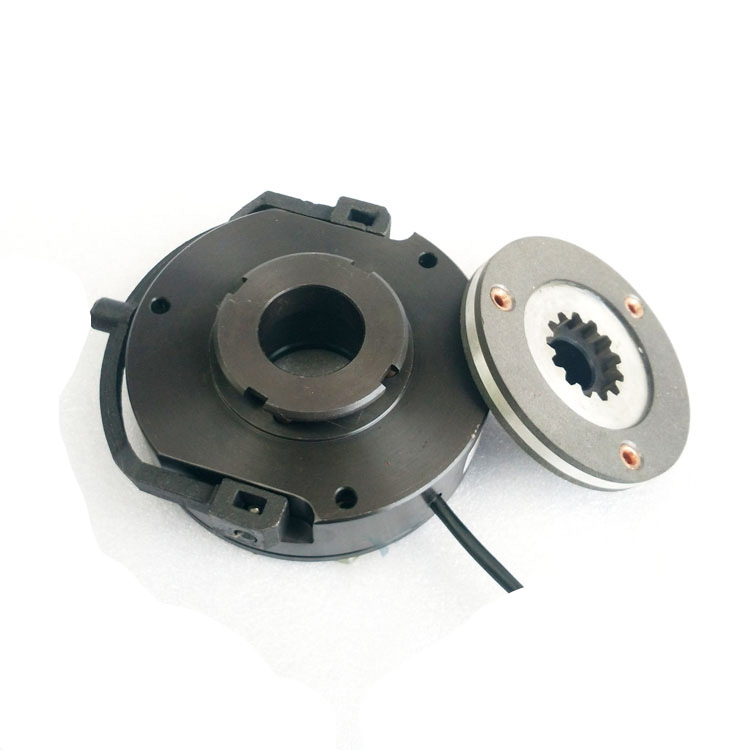

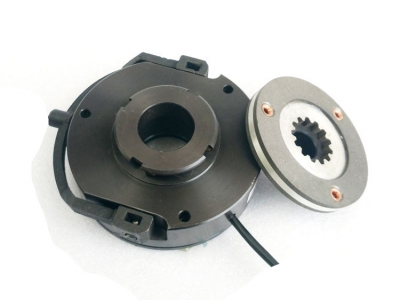

DHD4-手動釋放型電磁失電制動器

1.齒鍵套 2.電機端蓋或設備固定板 3.制動盤 4.銜鐵 5.調整螺栓 6.手動釋放手柄 7.磁軛組件 8.彈簧 9.安裝螺釘 10.圓螺母

一、概述
DHD4系列電磁失電制動器為通電釋放、斷電彈簧制動的摩擦式制動器，可實現快速停車和準確定位，用在斷電時安全制動的場合。
二、特點
DHD4系列電磁失電制動器具有結構緊湊，安裝方便，適應性廣，振動小，工作頻次高，動作靈敏，制動可靠等特點，廣泛用于制動電機，起重設備，印刷，包裝，化工，食品，機器人等機械中，是一種理想的自動化控制執行元件。
三、工作原理
電磁制動器通電時，電磁吸力立即吸引并壓縮彈簧，制動盤與銜鐵脫開并可自由轉動。當切斷電源時，制動器銜鐵失去電磁吸力，彈簧推動銜鐵壓緊制動盤，在摩擦力矩作用下達到制動作用。此系列制動器有激磁電壓為直流200V和直流24V兩種，用戶可以根據需要選定激磁電壓。
四、使用條件
1、海拔高度不超過2000m.空氣相對濕度不超過85%；
2、周圍介質中，無足以腐蝕金屬和破壞絕緣的氣體和塵埃；
3、工作環境溫度-5～+40℃，摩擦片表面不得有油污；
4、絕緣等級為B級，防護等級為IP23,電壓波動范圍不超過+5％～和-15％；
5、工作氣隙不得超過最大工作氣隙；
6、安裝方式：軸向水平安裝，軸向垂直安裝
7、工作方式：間歇式工作，連續式工作。
五、技術參數及外形安裝尺寸

六、使用說明
1.該制動器為干式，必須在無油狀態下工作，以免影響制動器扭矩。
2.制動器出廠前制動扭矩已經調整好，用戶在初使用時勿動圓螺母，若扭矩過大，請送圓螺母，若扭矩過小，請緊圓螺母，但不能無限調整。
3.安裝時通過安裝螺釘調整規定的a值，然后將調整螺栓旋出鎖緊電機的后端蓋或者設備的固定板。在使用一段時間后，制動扭力不足時，可將圓螺母向右微調，使制動扭矩增加，切勿過大。
